Zonnepanelen Aansluiten

Hoe sluit ik zonnepanelen aan?


Ik krijg zonnepanelen op mijn huis. Welke materialen en normen moet ik toepassen om de omvormer aan te sluiten? Welke installatieautomaat met welke karakteristiek B of C moet ik toepassen? Hoe zit het met de aardlekschakelaar? Dit zijn veel voorkomende vragen die wij krijgen.


Binnen de markt

Er zijn heel veel verschillende verhalen in de markt over de materiaalkeuze voor het aansluiten van een zonnepanelen (PV) installatie in de groepenkast. In de laatste NEN1010:2015 is er meer duidelijkheid gekomen. Dit artikel is daarom ge-update.

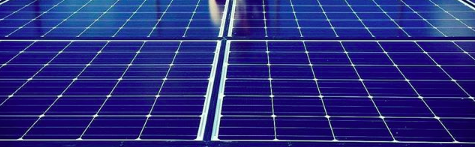

Uitleg over de PV Zonnepanelen / solar panels




1. Aardlekbeveiliging
2. De Installatieautomaat
3. De hoofdzekering
4. Nieuwe NEN1010 sinds 2017



Aardlekbeveiliging


Een Aardlekbeveiliging was in de vorige NEN1010 niet noodzakelijk omdat het een vaste aansluiting betrof, maar werd wel geadviseerd als extra persoonsbeveiliging.
Indien een aardlekbeveiliging werd gewenst moest een 30mA klasse A aardlekschakelaar worden toegepast, anders is het geen persoonsbeveiliging.

In de nieuwe NEN1010:2015 is er een artikel speciaal opgenomen voor het aansluiten van PV-zonnepanelen, en is het advies voor het aansluiten van PV-zonnepanelen gewijzigd. Klik hier voor het nieuwe artikel:

Aansluiten en Aarden van PV panelen

beveiliging pv panelen met Aardlekautomaat



De Installatieautomaat


De meest gangbare installatieautomaten die worden gebruikt zijn de B16 automaten. Wij raden aan om hiervoor altijd veilige A+ Merken te nemen, hierdoor ben je zeker van veilige B karakteristiek installatieautomaten.


Met zonnepanelen gebruik je over het algemeen B karakteristiek installatieautomaten.



De hoofdzekering

We hebben in de markt ook wel opmerkingen gehoord dat de hoofdzekeringen of automaten minimaal 2 maal de waarde van de PV groep zouden moeten hebben.

Dat is niet waar.

De hoofdzekeringen moeten uiteraard wel minimaal de waarde van de PV installatie hebben, en uiteraard zal, als deze waardes dicht bij elkaar liggen, bij een sluiting in de kabel van groepenkast naar omvormer een selectiviteitsprobleem optreden.
Maar bij een woonhuisinstallatie waar de PV groep niet zwaarder is dan 16A is dat eventuele selectiviteitsprobleem net zo groot als bij de andere (afgaande) groepen.



Pv systemen aansluiten op groepenkast



Nieuwe NEN1010 sinds 2017


Over het aansluiten van zonnepanelen hebben wij een nieuwe artikel geschreven naar aanleiding van de nieuwe NEN1010. Klik hier: Aansluiten en Aarden van PV panelen
