GebruiksAanwijzing ABB HAF 1 Fase FornuisGroep 3 Fase KookGroep

Om een fornuisgroep 2P + 2N (2 x 230V) en een kookgroep 3P + N (400V) aan te sluiten heeft ABB verschillende mogelijkheden:

  • HAFOMAAT: Fornuisgroep en kookgroep voor het oude ABB HAFOMAAT systeem
  • BUSBOARD: Fornuisgroep en kookgroep voor het nieuwe ABB BUSBOARD systeem
  • STANDAARD: Fornuisgroep en kookgroep voor normale ABB DIN rail automaten


Fornuisgroep en kookgroep voor het oude ABB HAFOMAAT systeem

Voor het ABB HAFOMAAT systeem zijn de meeste componenten nog steeds verkrijgbaar, zo ook de fornuis- en kookgroep.


De Hafomaat 1 fase fornuisgroep 2P + 2N is een compleet samengesteld component.

Ook de Hafomaat 3 fase kookgroep 3P + N is een compleet samengesteld component.



Fornuisgroep voor het nieuwe ABB BUSBOARD systeem


In de busboard uitvoering heeft de groepenkast ABB standaard geen 1 fase fornuisgroep en standaard geen 3 fasen kookgroep.

Deze moeten namelijk zelf worden samengesteld uit losse ABB busboard automaten en een los te bestellen brugstuk. Het samenstellen van de losse componenten tot een fornuisgroep of kookgroep is zeer eenvoudig.

Wilt u weten wat busboard is? Klik dan hier: Busboard



1 fase FornuisGroep

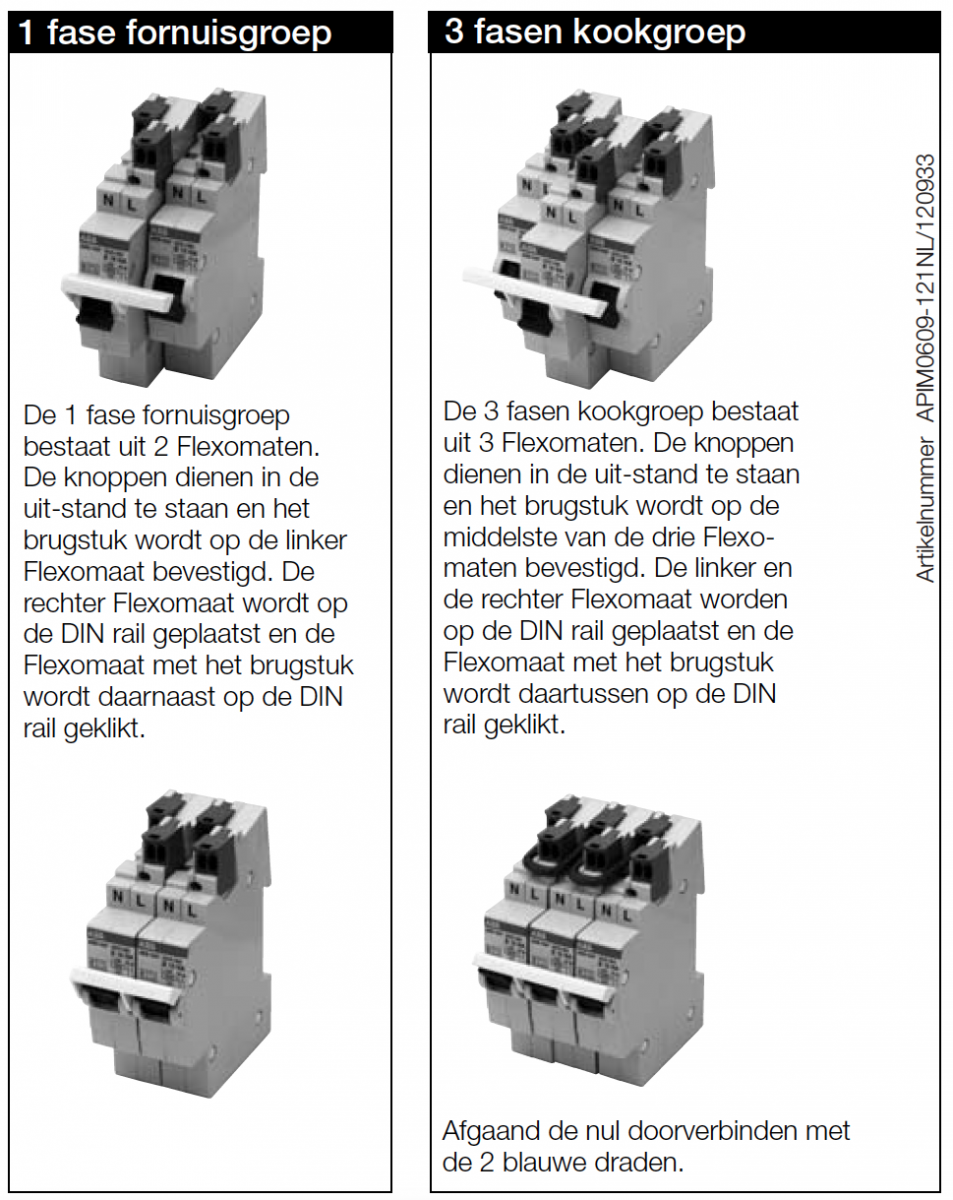

De 1 fase fornuisgroep voor de ABB GroepenKast met busboard bestaat uit twee Flexomaten (ABB 0025-050 of ABB 0025-060). De knoppen dienen in de uit-stand te staan en het brugstuk / fornuisknop wordt op de linker Flexomaat bevestigd. De rechter Flexomaat wordt op de DIN rail geplaatst en de Flexomaat met het brugstuk wordt daarnaast op de DIN rail geklikt.


3 fasen KookGroep


De 3 fasen kookgroep voor de ABB GroepenKast met busboard bestaat uit drie Flexomaten. De knoppen dienen in de uit-stand te staan en het brugstuk wordt op de middelste van de drie Flexomaten bevestigd. De linker en de rechter flexomaat worden op de DIN rail geplaatst en de Flexomaat met het brugstuk wordt daartussen op de DIN rail geklikt. Afgaand de nul doorverbinden met de 2 blauwe draden

Lees ook ons artikel over FornuisGroep plaatsen in de Groepenkast: Klik hier.



GebruiksAanwijzing ABB HAF


Gebruiksaanwijzing 1 fase fornuisgroep 3 fase kookgroep


Fornuisgroep voor "normale" ABB DIN rail automaten

Niet altijd heb een een busboard tot je beschikking als je een ABB groepenkast wilt uitbreiden met een fornuisgroep of een kookgroep.

Daarom heeft ABB ook een brugstuk voor 2P + N fornuisgroep voor de standaard ABB SN201 automaten.

Voor de ABB Kookgroep 3P + N gebruik je gewoon een standaard ABB krachtautomaat B16.
