ABB HAF Lege Kasten


ABB HAF GroepenKasten (Installatiekasten)

Bij ABB hebt u de keuze uit vele soorten installatiekasten onder de naam Hafonorm. Deze kasten tot en met 160 Ampère zijn geschikt voor de woningbouw en de kleinere utiliteit. Een Hafonorm kast is modulair opgebouwd en gebaseerd op de kastmaten 110, 165, 220 en 330 mm. De lege groepenkast is gemakkelijk te combineren tot een groot systeem.
ABB HAF BKH Basis InstallatieKast

ABB HAF BKH Basis InstallatieKast

€ 165,95
ABB Basis InstallatieKast BKH
1 F | 2 ALS 30mA | HS 2 polig 40A
HAD3030-22+H42
ABB HAF BKH Basis InstallatieKast 2ALS 3F

ABB HAF BKH Basis InstallatieKast 2ALS 3F

€ 174,95
ABB HAF Basis InstallatieKast BKH
3 F | 2 ALS 30mA | HS 4-polig 40A
HAD3030-22+H44
ABB HAF BKH Basis InstallatieKast 3F

ABB HAF BKH Basis InstallatieKast 3F

€ 267,95
ABB HAF Basis InstallatieKast BKH
3 F | 3 ALS 30mA | HS 4-polig 40A.
HAD303030-222+H44
InstallatieKast ABB HAF Leeg HLD11

InstallatieKast ABB HAF Leeg HLD11

€ 34,95
ABB HAF HLD11
220x110mm | sleuf 177mm
1SPF6929F0510
InstallatieKast ABB HAF Leeg HLD11H

InstallatieKast ABB HAF Leeg HLD11H

€ 36,95
ABB HAF HLD11H
220x110mm | sleuf 70mm
6929.500
InstallatieKast ABB HAF Leeg HLD11V

InstallatieKast ABB HAF Leeg HLD11V

€ 35,95
ABB HAF HLD11V
110x220mm | sleuf 70mm
6929.505
InstallatieKast ABB HAF Leeg HLD16

InstallatieKast ABB HAF Leeg HLD16

€ 39,95
ABB HAF HLD16
220x165mm | sleuf 214mm
1SPF6929F0515

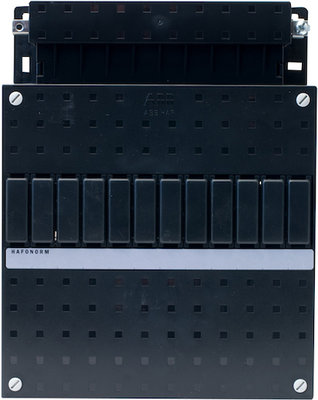

InstallatieKast ABB HAF Leeg HLD22

InstallatieKast ABB HAF Leeg HLD22

€ 42,95
ABB HAF HLD22
220x220mm | 12 Modulen
1SPF006964F0220
InstallatieKast ABB HAF Leeg HLD22B1

InstallatieKast ABB HAF Leeg HLD22B1

€ 65,95
ABB HAF HLD22B/1
220x220mm | 2x6 Modulen
1SPF006964F0800
InstallatieKast ABB HAF Leeg HLD22B3

InstallatieKast ABB HAF Leeg HLD22B3

€ 71,95
ABB HAF HLD22B/3
220x220mm | 12 Modulen
1SPF006964F0810

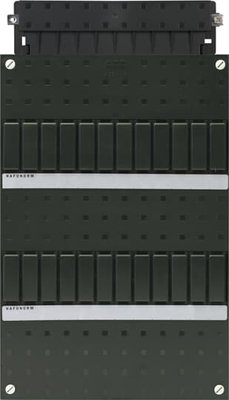

InstallatieKast ABB HAF Leeg HLD33

InstallatieKast ABB HAF Leeg HLD33

€ 52,95
ABB HAF HLD33
220x230mm | 24 Modulen
1SPF006964F0230
InstallatieKast ABB HAF Leeg HLD33B1

InstallatieKast ABB HAF Leeg HLD33B1

€ 73,95
ABB HAF HLD33B/1
220x230mm | 24 Modulen
1SPF006964F0850
InstallatieKast ABB HAF Leeg HLD33B1/3D

InstallatieKast ABB HAF Leeg HLD33B1/3D

€ 101,95
ABB HAF HLD33B1/3D
220x230mm | 24 Modulen
1SPF006964F0863
InstallatieKast ABB HAF Leeg HLD33B2/13

InstallatieKast ABB HAF Leeg HLD33B2/13

€ 101,95
ABB HAF HLD33B2/13
220x230mm | 24 Modulen
1SPF006964F0855
ABB Mistral65 Verdeler IP65 Waterdicht 1SL1200A00 4M

ABB Mistral65 Verdeler IP65 Waterdicht 1SL1200A00 4M

€ 23,95
Verdeler ABB Waterdicht
Mistral65 | IP65 | 4 Modulen
1SL1200A00
ABB Mistral65 Verdeler IP65 Waterdicht 1SL1201A00 8M

ABB Mistral65 Verdeler IP65 Waterdicht 1SL1201A00 8M

€ 31,95
Verdeler ABB Waterdicht
Mistral65 | IP65 | 8 Modulen
1SL1201A00
ABB Mistral65 Verdeler IP65 Waterdicht 1SL1202A00 12M

ABB Mistral65 Verdeler IP65 Waterdicht 1SL1202A00 12M

€ 47,95
Verdeler ABB Waterdicht
Mistral65 | IP65 | 12 Modulen
1SL1200A00
ABB Mistral65 Verdeler IP65 Waterdicht 1SL1203A00 24M

ABB Mistral65 Verdeler IP65 Waterdicht 1SL1203A00 24M

€ 74,95
Verdeler ABB Waterdicht
Mistral65 | IP65 | 24 Modulen
1SL1204A00
ABB Mistral Verdeler IP41 1SPE007717F0520 24M

ABB Mistral Verdeler IP41 1SPE007717F0520 24M

€ 44,95
Verdeler ABB Waterdicht
Mistral | IP41 | 24 Modulen
1SPE007717F0520
ABB Mistral65 Verdeler IP65 Waterdicht 1SL1206A00 36M

ABB Mistral65 Verdeler IP65 Waterdicht 1SL1206A00 36M

€ 102,95
Verdeler ABB Waterdicht
Mistral65 | IP65 | 36 Modulen
1SL1206A00
ABB Mistral Verdeler IP41 1SPE007717F0720 48M

ABB Mistral Verdeler IP41 1SPE007717F0720 48M

€ 98,95
Verdeler ABB Waterdicht
Mistral | IP41 | 48 Modulen
1SPE007717F0720
ABB Mistral AfdekProfiel 12 modulen

ABB Mistral AfdekProfiel 12 modulen

€ 3,45
ABB Mistral AfdekProfiel
12 modulen | RAL7035
1SLM006500A1929
TIP!
Selecteer een lege groepenkast, en breid deze daarna gemakkelijk uit met ABB HAF Componenenten.
Let op het maximaal aantal modulen per groepenkast.



ABB HAF GroepenKasten


Bij ABB hebt u de keuze uit vele soorten installatiekasten onder de naam Hafonorm. Deze kasten tot en met 160 Ampère zijn geschikt voor de woningbouw en de kleinere utiliteit. Een Hafonorm kast is modulair opgebouwd en gebaseerd op de kastmaten 110, 165, 220 en 330 mm. De kasten zijn gemakkelijk te combineren tot een groot systeem.


GroepenKasten ABB HAF in verschillende uitvoering


Deze installatiekasten kunnen worden geleverd met PLS (type HD), met aardlekautomaten (type HC) of met installatieautomaten (type HAD). De typen HC en HAD zijn voorzien van een spanningsrail, Busboard® geheten. Omdat de Comfomaten (aardlekautomaten) en Flexomaten (installatieautomaten) aan de voedende zijde een insteekcontact hebben, kunnen deze eenvoudig op het Busboard® worden geklikt. Op deze manier maakt u een elektrische verbinding zonder extra montagehandelingen. Ook kunt u zo een kast snel en eenvoudig uitbreiden met extra groepen. Ook de afgaande groepen zijn voorzien van schroefloze contacten, waardoor de afgaande bedrading snel kan worden afgemonteerd.

Voordelen Hafonorm GroepenKasten


De belangrijkste voordelen van Hafonorm installatiekasten:
  • Voor elke toepassing de ideale kast
  • Snel en eenvoudig een kast op maat bouwen
  • Hoge mate van aansluitveiligheid
  • Slimme aansluittechniek voor meer aansluitgemak en efficiency
  • Plug & Play snelverbindingstechniek voor eenvoudig wijzigen.

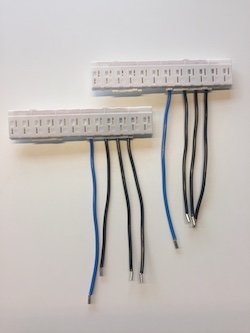

ABB HAF Busboard


Het Busboard® is beschikbaar in een één-fase en een drie-fasen variant. U kunt maximaal 12 modulen naast elkaar plaatsen. Hierbij is uitgegaan van een modulaire breedtemaat van 17,5 mm. U kunt daarbij één, twee of drie aardlekschakelaars toepassen. Het Busboard® is namelijk opgedeeld in één, twee of drie delen, die elk via een eigen aardlekschakelaar kunnen worden gevoed.


Aardlekschakelaars ABB plaatsen


Voor het plaatsen van de aardlekschakelaar(s) zijn er twee mogelijkheden.

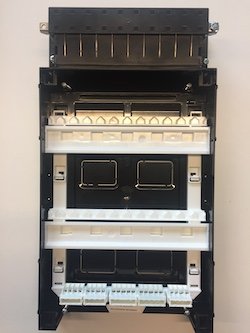

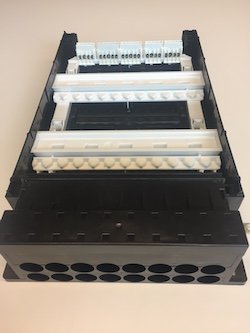

De aardlekschakelaar kan rechtstreeks op de DIN rail worden geplaatst (in een 220 mm hoge kast) of op de onderste van de twee DIN rails (in een 330 mm hoge kast, met twee DIN rails). Indien één aardlekschakelaar wordt toegepast, is alleen het deel achter de aardlekschakelaar beveiligd. Het resterende deel biedt ruimte aan de directe groepen.


Het Busboard® heeft ook een drievoudige variant. Op deze manier kan ieder deel door een eigen aardlekschakelaar worden beveiligd. Hierdoor kunt u een installatiekast met twee aardlekschakelaars snel ombouwen naar een uitvoering met drie aardlekschakelaars. U klikt het tweevoudige Busboard® uit de kast en vervangt het door het drievoudige Busboard®.


ABB Flexomaat Installatieautomaat


De meest flexibele installatieautomaat die de markt biedt. Door de steekcontacten kunt u heel snel extra groepen in de installatie aanbrengen. Ook kunt u met behulp van een samenbouwsetje een fornuisgroep of een kookgroep maken van de Flexomaat. Voor nog snellere montage zijn de flexomaten voorzien van schroefloze contacten aan de afgaande zijde. Door de moduulmaat van 17,5 mm kan heel compact worden gebouwd, waarbij de hoogwaardige technische eisen behouden blijven: 6 kA kortsluitvermogen en 2000A selectief bij toepassing van een 35A trage smeltpatroon.


ABB Comfomaat Aardlekautomaat met schroefloze contacten


Voor ‚luxe‘ installaties, waarbij de aardlekbeveiliging per eindgroep is toegevoegd, is er de Comfomaat, de aardlekautomaat met schroefloze contacten. Dit component kan ook op het Busboard® systeem worden toegepast. In combinatie met het hoge kortsluitvermogen van 6 kA en de daarmee samenhangende selectiviteit van 2 kA is de Comfomaat een uniek product dat voldoet aan de hoogste eisen. Ook de comfomaten zijn voorzien van schroefloze contacten aan de afgaande zijde.

Tip

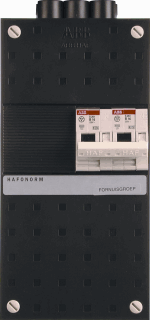

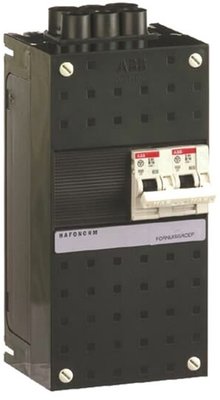

Selecteer een standaard GroepenKast, en breid deze daarna gemakkelijk uit met ABB HAF Componenten, zoals bijvoorbeeld een kookgroep of een beltrafo.

Let op de maximale ruimte bij het selecteren van componenten.
