Voorschriften Voor de Aanleg van een Elektrische Installatie

Voorschriften voor de aanleg van een elektrische installatie


Vaak wordt het werken aan een groepenkast overgelaten aan een erkend installateur. Een verstandige keuze omdat het werken aan een groepenkast specifieke kennis vereist.

De voorbereidingen, zoals het aanleggen van de buizen en het trekken van de bedrading kan in overleg met de installateur vaak zelf worden gedaan.

Voor het aanleggen van de buizen en het trekken van de bedrading gelden een aantal voorschriften, bijvoorbeeld:



1 groep door een buis

Een buis mag maximaal voor 1 groep worden gebruikt, heb je 2 of meer groepen dan heb je voor elke groep een aparte buis nodig.

Ook een lasdoos of inbouwdoos mag maximaal voor 1 groep worden gebruikt. De enige uitzondering is een kookgroep. Een kookgroep zijn twee gekoppelde 1 fase groepen en wordt gezien als 1 groep.

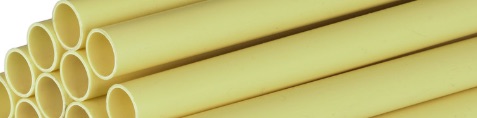

Veiligheid en installatie eisen buis


Maximaal aantal draden in een Buis

Het hangt van het type buis af hoeveel draden maximaal in een buis mogen zitten. In een flexbuis (flexibele buis) mogen minder draden worden getrokken dan in een gladde (normale) buis. Ook maakt het uit of je een 16mm (5/8) buis gebruikt of een 19mm (3/4) buis gebruikt.


In een 16mm (5/8") gladde buis mogen 5 draden van 1,5mm2 of 4 draden van 2,5mm2. Dit is in een flexbuis respectievelijk
4 draden 1,5mm2 en 3 draden 2,5mm2. In een 19mm (3/4") gladde buis mogen maximaal 5 draden 2,5mm2, dit geldt ook voor een flexbuis.
Een kookgroep (2P+2N) of een fornuisgroep (3P+N) bedraad je met 5 draden 2,5mm2, dus gebruik je altijd een 19mm (3/4") buis.



Montage van de buis.

Een buis mag niet los worden gelegd maar moet met speciale montagematerialen, zoals kabelclips, deugdelijk worden bevestigd. Vaak worden buizen uit het zicht gemonteerd.

Horizontale buizen beugel je het liefst om de 40cm, dit is bij vertikale buizen 50cm.

Een buis mag nooit losraken, omdat dan de kans bestaat dat de bedrading uit de buis schiet en “ bloot”  komt te liggen en er gevaarlijke situaties kunnen ontstaan.


Nieuwe groep nodig?



Eigen groepen

Grote huishoudelijk apparaten, zoals wasmachine, droger, boiler en vaatwasser moeten over het algemeen altijd op een aparte groep worden aangesloten. Naar elk apparaat moet dus een aparte buisleiding worden gelegd, en wordt de bedrading op een apart eindgroep in de groepenkast aangesloten.

Bij elk apparaat moet een wandcontactdoos worden aangelegd, waarin de stekker van het apparaat wordt aangesloten. Voor normale 16A kookgroepen moet dus altijd een 19mm buis worden gelegd omdat hier 5 aders 2,5mm2 nodig zijn. Zwaardere groepen dan 16A altijd in overleg met de installateur.
